Konik Twin Screw Barrel: Gid konplè sou karakteristik, aplikasyon ak seleksyon

2026-08-05 0 Kite m yon mesaj

Pa laEkip teknik Nanhaiya— Screw & Barrel Jeni, Zhoushan · Revize pou presizyon faktori · ~ 10 min li

Repons rapid

Yon barik konik jimo vis se yon eleman ekstrizyon konik, jimo-foraj kote de vis konik vire andedan yon barik konik matche. Jeyometri a conique delivre manje fò ak konpresyon segondè nan yon longè kout, ki se poukisa lakonik jimo vis ak barikse chwa estanda pou PVC tiyo, pwofil, fèy ak ekstrizyon WPC.

Si ou kouri yon liy PVC oswa bwa-plastik, lakonik jimo vis barikse youn nan pati ki pi dirèkteman deside pwodiksyon ou, bon jan kalite fonn ak pri kouri. Chwazi gwosè a mal, materyèl oswa clearance epi ou peye pou li nan mete, bouyon ak D '. Gid sa a kouvri ki jan yon barik vis konik travay, espesifikasyon yo ki enpòtan lè ou achte, ki jan li diferan de yonparalèl jimo vis barik, ak ki jan yo chwazi, enstale ak kenbe youn - ekri nan pèspektiv nan yon faktori ki machin pati sa yo chak jou.

Conical twin screw barrel manufactured by Nanhaiya — Yon seri konik jimo vis ak barik - twou yo konik bay konpresyon kout-longè ideyal pou PVC chalè-sansib.

Ki jan yon barik konik jimo vis fonksyone

Nan yonkonik jimo vis extruder, de vis chita kòt a kòt nan yon ang ti tay, lajè nan fen manje a ak etwat nan fen mouri a. Barik la twou cône matche ak. Kòm matyè premyè deplase soti nan zòn nan manje gwo-dyamèt nan zòn nan ti-dyamèt mesure, volim nan réduction konprès ak plastifye li pandan y ap vòl yo entèmeshing transmèt ak melanje. Paske de vis yo counter-wote ak konplètman entèmesh, konik jimo vis la ak barik aji prèske tankou yon ponp deplasman pozitif - pwodiksyon fiks nan ba, taye dou, ki pwoteje polymère chalè-sansib tankou PVC.

Pwosesis la divize an twa etap:

Manje & transmèt- gwo dyamèt manje-fen an bay yon gwo volim konsomasyon, kidonk melanj poud ak materyèl ki ba-dansite esansyèl (tankou PVC sèk-melanj) yo rale nan fiable san yo pa pon.
Konpresyon ak plastifikasyon— Cône a diminye volim chanèl sou longè a, konpakte materyèl la, kondwi lè a ak fonn li atravè chalè konbine ak travay mekanik.
Metering & egzeyat- Zòn mesure etwat la bati yon presyon ki estab epi pouse yon inifòm, omojèn fonn nan mouri a nan yon vitès kontwole.

Barik la fè plis pase kay vis yo. Li pote aparèy chofaj ak refwadisman zòn ki kenbe chak etap nan bon tanperati a. Nanhaiya barik itilize yon chofaj milti-zòn ak refwadisman konsepsyon - tipikman manje, konpresyon ak omojenizasyon zòn - ak vantilasyon vakyòm opsyonèl pou rale imidite ak temèt soti nan fonn lan, ki enpòtan pou konpoze plen ak igroskopik.

Espesifikasyon kle yo tcheke anvan ou achte

De barik konik ka sanble idantik ak fè yon fason diferan. Sa yo se espesifikasyon yo ki deside anfòm, pwodiksyon ak mete lavi - nimewo yo ou ta dwe konfime sou nenpòt sitasyon.

Espesifikasyon atik	Ki sa sa vle di	Poukisa li enpòtan
Dyamèt rapò	Dyamèt manje-fen / mouri-fen, pa egzanp. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Mete klas machin lan ak gwoup pwodiksyon - dwe matche ak modèl extruder ou egzakteman
L/D rapò	Longè pwosesis efikas vs dyamèt	Pi long longè efikas = plis tan rezidans pou fizyon konplè ak degaz
Klas materyèl	38CrMoAlA nitrure asye, W6Mo5Cr4V2, HIP poud asye, oswa bimetalik	Dirèkteman kondui mete lavi ak rezistans korozyon kont plen / PVC konpoze
Tretman andigman & dite	Nitruration, chrome plating, alyaj bimetalik oswa tengstèn-carbure espre	Nanhaiya flite yon kouch alyaj tungstène-te ajoute yo rive jwenn62 HRCandedan barik la kont yon tipik 58 HRC
Pwofondè kouch alyaj	Epesè kouch enteryè a ki reziste	Kouch bimetalik Nanhaiya a se 2.5-3 mm - yon kouch pi fon vle di yon fenèt sèvis ki pi long ka itilize.
Clearance vis/barik	Diferans ki genyen ant pwent vòl ak miray ranpa	Twò gwo = pèt presyon ak pwodiksyon ki ba; yon espas sere, egzat kenbe efikasite segondè
Tolerans / dwat	Machin presizyon nan pati a fini	Nanhaiya kenbe barik konik jimo a ± 0.0005 mm pou yon anfòm konsistan, repete.
Kapasite pwodiksyon (kg / h)	Rated debi pou gwosè a	Nimewo achtè anba liy lan - matche li ak vitès liy ou ak pwodwi

Nòt jeneral endistri:Deziyasyon gwosè konik tankou 45/90 oswa 65/132 (dyamèt manje / mouri an mm) yo komen atravè machin konik SJZ-kalite, kidonk yon barik espesifye fason sa a ka souvan matche ak yon extruder ki deja egziste. Toujou konfime kont yon desen oswa echantiyon anvan kòmande. Ou ka wè gwosè estanda sou nou ankonik jimo vis barikpaj.

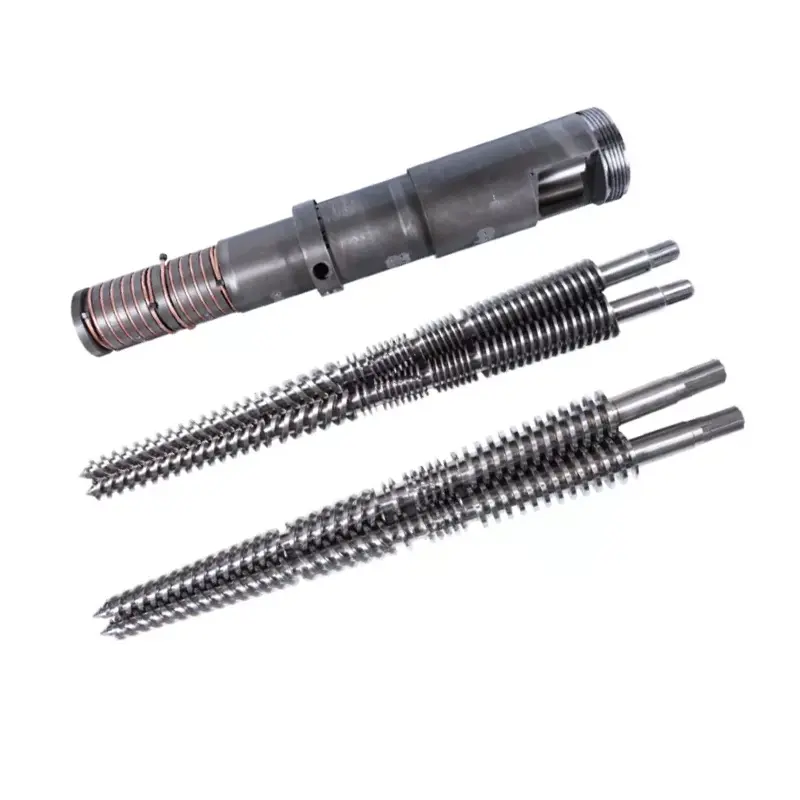

Konik vs paralèl jimo barik vse

Kesyon ki pi komen achtè mande se si yo bezwen yon konik oswa yonparalèl jimo vis barik. Tou de se jimo-vis, tou de intermesh - men jeyometri a kostim diferan travay. Nan ti bout tan: konik ekselan nan dirèk PVC / WPC extrusion nan tiyo, pwofil ak tablo; paralèl se pi fò pou konpoze, masterbatch ak fòmilasyon trè wo-filler.

Faktè	Konik jimo vis barik	Paralèl jimo vis barik
Konpòtman manje	Gwo ouvèti manje - pi bon konsomasyon pou poud ki ba-dansite	Plis inifòm manje pou konpoze ak manje granules
Konpresyon	Konpresyon segondè bati nan jeyometri a conique	Plis konpresyon konstan sou yon dyamèt fiks
Chalè / Chea	Pi dou, pwosesis kontwole - bon pou PVC chalè-sansib	Pi wo taye - pi bon pou melanje entansif ak dispèsyon
Itilizasyon tipik	PVC tiyo, pwofil, fèy, WPC, mozayik résine	Masterbatch, konpoze, segondè-CaCO₃ ak vè plen travay
Antretyen	Mete ak clearance bezwen siveyans fèmen nan cône la	Souvan pi fasil normalisation jeyometri ak ranplasman eleman

Yon règ itil nan gwo pous: si pwodwi fen ouseèkstrude a (yon tiyo oswa yon tablo tou dwat nan mouri a), yon barik konik jimo vis se nòmalman zouti nan dwa. Si w ap fè granules oswa dispèse yon pake aditif ki mande, gade nan yon barik vis jimo paralèl - espesyalman kalite a counter-wotasyon pou chaj kabonat trè wo. Pa sèten ki kostim liy ou a? Nousèl vse, ranje konik ak paralèl yo tout montre sou lapaj pwodwi yo.

Aplikasyon komen

Paske li konbine gwo manje, konpresyon segondè ak taye dou, vis jimo konik la ak barik se workhorse nan rijid-PVC ak bwa-plastik extrusion. Li fè pi byen pou:

PVC tiyo— ekipman pou dlo, drenaj ak tiyo konduit soti nan PVC sèk melanj.
Pwofil PVC— Des fenèt ak pòt, kwen rebò ak taye.
PVC tablo & fèy— tablo kim, fèy ki gen mab ak tablo kim gratis (gade nou anPVC tablo konik jimo vis barik).
WPC (bwa-plastik konpoze)— tabliye, panno miray ak pwofil soti nan konpoze bwa-fib-plen.
Pwodwi ki baze sou PE ak résine-mosaïque— ki gen ladan mozayik twati résine corrugated ak pwofil PE-plen.
PVC pelletizing— vire PVC sèk-melanj nan granules pou itilize en.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Konik jimo vis barik configuré pou PVC tablo ak extrusion kim-fèy.

Ki jan yo chwazi dwa konik jimo vis barik la

Seleksyon an desann nan twa kesyon: ki materyèl ou ap kouri, ki pwodiksyon ou bezwen, ak ki jan abrazif fòmilasyon ou a? Sèvi ak matris ki anba a kòm yon pwen depa, epi konfime gwosè egzak la kont machin ou an.

Materyèl ou / bezwen	Sigjere konfigirasyon	Sifas / chwa materyèl
Rijid PVC tiyo & pwofil	Jeyometri konik estanda ki menm gwosè ak extruder ou a (egzanp 55/110, 65/132)	Nitrure 38CrMoAlA pou PVC pwòp, ki ba-filler
PVC + segondè CaCO₃ filler	Konik ak zòn mete ranfòse, oswa monte nan paralèl counter-wotasyon	Kouch bimetalik / tengstèn-carbure (62 HRC) pou fwotman
WPC / konpoze bwa-fib	Konik ak gwo vantilasyon ak pwoteksyon mete	Bimetalik - fib bwa + file yo trè abrazif
PVC kim tablo / fèy	Konik branche pou kontwole tanperati fonn ak presyon ki estab	Nitride oswa bimetalik depann sou nivo filler
Segondè pwodiksyon sou menm anprint	Pi gwo rapò dyamèt ak / oswa pi long longè efikas	Koresponn ak dite pou kouri èdtan ak chaj filler

Kèlkeswa repons lan, sèl etap ki pi enpòtan an se matche barik la ak machin ki egziste deja ou a. Pati konik yo efektivman koutim nan extruder yo kouri nan, kidonk yon desen - oswa yon echantiyon ak dimansyon kle yo (dyamèt manje / mouri, distans sant, longè jeneral ak detay bride) - pèmèt nou site yon ranplasman egzak-anfòm olye ke yon pati "ase fèmen". Si ou bezwen liy antye olye ke eleman an, nou menm tou nou batimachin extruder konplè.

Enstalasyon ak fil elektrik Basics

Yon barik presizyon sèlman fè si li enstale kare, pwòp epi kòrèkteman chofe. Etap ki anba yo se yon apèsi jeneral — toujou swiv manyèl machin mason ou a ak pwosedi fèmen.

Kouran desann & fèmen deyò.Izole kondwi a ak tout aparèy chofaj anvan ou retire ansyen barik la. Konfime zewo enèji anvan ou kòmanse.
Netwaye figi kwazman yo.Retire fin vye granmoun sele, kabòn ak bav nan bride ak lokalize figi yo pou nouvo chèz barik la san defòmasyon.
Monte ak aliman.Anfòm barik konik la nan bwat la / lojman manje, tcheke konsantrisite ak ke vis yo vire lib nan men anvan pouvwa yo aplike.
Fil elektrik zòn chofaj yo.Rekonekte aparèy chofaj bann ak refwadisman pou chak zòn (manje → konpresyon → mesure), epi pè chak tèrmokapteur nan kanal kontwolè ki kòrèk la pou pa gen okenn zòn ki kwaze.
Mete yon pwofil tranpe.Pote barik la nan tanperati tou dousman epi kite l tranpe pou asye ak fonn egalize anvan ou kòmanse vis yo - kòmanse frèt riske domaj koupl.

Ide chofaj-zòn:kenbe zòn manje a pi fre ak monte tanperati nan direksyon mouri a. Zòn inegal oswa move kat yo se youn nan kòz ki pi komen nan gwo tach nwa - yon valè de tcheke an doub apre nenpòt chanjman barik.

Depanaj ak mete

Pifò pwoblèm barik konik anonse tèt yo kòm pwodiksyon enstab, surchof oswa pwodwi degrade. Sèvi ak tablo sa a pou w deplase byen vit soti nan sentòm yo rive nan yon kòz ki ka ranje.

Sentòm	Kòz posib	Ranje
Sòti fluktue / monte	Enkonsistans manje, vòl chire, oswa derive tanperati	Tcheke manje, verifye tanperati zòn, mezire clearance vis/barik
Surchof	Dezekilib aparèy chofaj, friksyon depase, oswa refwadisman bloke	Enspekte chak zòn ak sikwi refwadisman; re-map thermocouples
Pòv plastifikasyon	Move konfigirasyon vis oswa yon twou barik chire	Verifye konfigirasyon; tcheke pou elaji clearance soti nan mete
Liy nwa / tach	Tach ki mouri ki kenbe materyèl ki degrade, oswa twou ki gen nòt	Purge ak netwaye byen; enspekte twou ak sifas vse
Mete twòp / vit	Filler abrazif, antretyen pòv, oswa dite anba-spec	Upgrade nan yon barik bimetalik / tengstèn-carbure; sere boulon antretyen

Mete se nòmal - objektif la se fè li dousman ak previzib. Filler abrazif (CaCO₃, fib bwa, vè) atake twou a ak vòl pi rapid, ki se egzakteman poukisa yon kouch enteryè pi fon, pi difisil peye pou tèt li. Yon sifas tengstèn 62 HRC ki te ajoute tou senpleman dire pi lontan kont konpoze sa yo pase yon estanda 58 HRC fini, lonje entèval ki genyen ant rebati.

Lis verifikasyon antretyen

Kout, chèk regilye anpeche echèk yo chè. Mete sa yo nan woutin ou:

Entèval	Tcheke	Aksyon
Chak chanjman	Tanperati zòn & amps	Jounal lekti; envestige nenpòt derive soti nan debaz
Chak semèn	Fonn bon jan kalite & sifas fini	Gade pou nouvo tach, jèl oswa chanjman pwodiksyon an
Chak mwa	Purge & chèk vizyèl twou/vse	Netwaye tach ki mouri yo; gade pou fè nòt oswa dekolorasyon
Chak trimès	Clearance vis/barik	Mezire diferans lan; konpare ak espèk pou swiv pousantaj mete
Jan sa nesesè	Chofaj ak entegrite tèrmokapteur	Ranplase bann ki echwe / detèktè yo anvan yo lakòz move pwodwi

Kesyon yo poze souvan

Ki sa ki se yon barik konik jimo vis?

Li se yon eleman ekstrizyon konik twin-bore nan ki de vis konik vire andedan yon barik konik matche. Taper la konprese ak plastifye materyèl sou yon longè kout, ki fè barik la vis konik ideyal pou PVC tiyo, pwofil, fèy ak WPC extrusion.

Pou ki materyèl li pi byen itilize?

Rijid PVC (tiyo, pwofil, tablo ak fèy), bwa-plastik konpoze, pwofil ki baze sou PE ak mozayik résine, plis PVC pelletizing. Li okipe poud sèk-melanj ki ba-dansite esansyèl espesyalman byen gras a gwo konsomasyon manje-fen li yo.

Ki jan li diferan de yon barik vis jimo paralèl?

Yon barik konik diminye epi li bati konpresyon segondè ak taye dou, adapte dirèk PVC/WPC extrusion. Aparalèl jimo vis barikkenbe yon dyamèt konstan ak pi wo taye, ki kostim konpoze, masterbatch ak fòmilasyon trè wo-filler.

Ki sa ki tipik clearance ant vis ak barik?

Clearance se ti espas ki genyen ant pwent vòl la ak miray ranpa a. Li mete sere ak egzat sou yon nouvo pati; kòm li ouvè soti nan mete, pwodiksyon ak gout presyon. Mezire li detanzantan se fason ki pi klè pou swiv mete barik.

Kouman pou mwen enstale yon barik konik jimo vis?

Pouvwa desann epi fèmen deyò, netwaye figi kwazman yo, monte ak aliman pou vis yo vire lib, fil chak zòn aparèy chofaj ak tèrmokòl kòrèkteman, Lè sa a, pote barik la nan tanperati tou dousman epi tranpe li anvan ou kòmanse vis yo.

Ki sa ki lakòz mete nan barik konik jimo vis?

Sitou file abrazif tankou kabonat kalsyòm, fib bwa ak vè, vin pi mal pa korozyon nan pwosesis PVC, antretyen pòv ak dite ki pa espesifye. Yon kouch pi fon bimetalik oswa tengstèn-carbure reziste tout twa byen lwen pi byen.

Konbyen fwa yo ta dwe enspekte barik la oswa ranplase?

Fè chèk vizyèl ak purge chak mwa epi mezire clearance chak trimès. Distribisyon ranplasman depann sou chaj filler ak èdtan kouri - swiv tandans nan mete olye ke ap tann pou yon echèk, epi rebati oswa ranplase yon fwa clearance deplase sot pase spesifikasyon.

Kouman pou mwen chwazi bon gwosè pou liy extrusion mwen an?

Koresponn ak rapò dyamèt la ak longè ak modèl extruder ou ak pwodiksyon sib, Lè sa a, chwazi yon tretman sifas ki baze sou ki jan abrazif fòmilasyon ou a. Voye yon desen oswa yon echantiyon ak dimansyon kle pou barik la se yon anfòm egzak, pa yon apwoksimasyon.
